醫療醫院穩壓器使用方法怎么接線介紹

● 環境要求

本產品在使用時，其環境要求為：

①    周圍無導電或爆炸性粉塵，無腐蝕金屬和破壞絕緣的氣體、蒸氣或油霧。

②    海拔不超過1000M，大于1000M時須降額使用。（注：海拔高度超過1000M時，穩壓器的負載能力將隨海拔高度的升高而降低）

③    環境空氣溫度：最低氣溫-5℃，最高氣溫+40℃。冷卻空氣的日平均溫度不超過+30℃，年平均氣溫不超過+25℃，工作環境的溫度變化應大于5K/h。（注：運行溫度高于常規極限值時，穩壓電源的負載能力將降低）

④    相對濕度：≤80%RH（40℃±2℃無凝露）。

⑤    輸入電源電壓的波形近似正弦波（THD≤4%）。

⑥    電網中瞬態尖峰電壓Vp-p≤2000V,無雷擊。

⑦    不能暴露在放射性輻射中。

⑧    避免非正常的機械應力，如沖擊和振動。

⑨    不得多臺穩壓電源并聯運行。

⑩    穩壓電源四周及頂部應留有足夠散熱空間和維護保養空間。

● 醫療設備)醫院安裝接線

（請在安裝接線前閱讀以下內容:在實施安裝接線之前,務必切斷輸入電源,以防觸電而導致事故發生）

①    接線時請選擇適當的線纜及線耳，以保證輸入、輸出端的可靠連接。同時必須考慮負載率，載流量散熱條件、環境狀況、鋪設方式、傳輸長度等因素。

②    輸入輸出線規格應按穩壓電源的容量大小由用戶酌定，建議使用銅芯線纜，按每平方毫米承載2.5A電流配置將輸入電源線接到穩壓電源柜內的輸入接線端子上，輸入輸出電源線截面配線應滿足其相應容量的電流值大小要求，按拼接母線的標識分別接對應的三相輸入電壓線或端子上。

③    將負載線接到穩壓電源柜內的輸出接線端子上，按拼接母線的標識分別接對應的三相輸出電壓線或端子上。

④    將外接零線接至穩壓電源內對應的零線端子上（標有零線標識“N”或對應的標識）。

⑤    機殼保護接地：接地線應接至穩壓電源接地線的位置上或對應標識地線接線端子上。

注意！

※接線時務必按照接線端子的標識連接，切勿將輸入，輸出接反。零線和地線不可混淆，地線不可省略。若接錯線將會導致穩壓電源，不能正常工作，甚至損壞！

※從電源接至穩壓電源，穩壓電源接至負載的導線和導線端頭應接觸良好，牢固可靠，并能通過穩壓電源的額定電流。

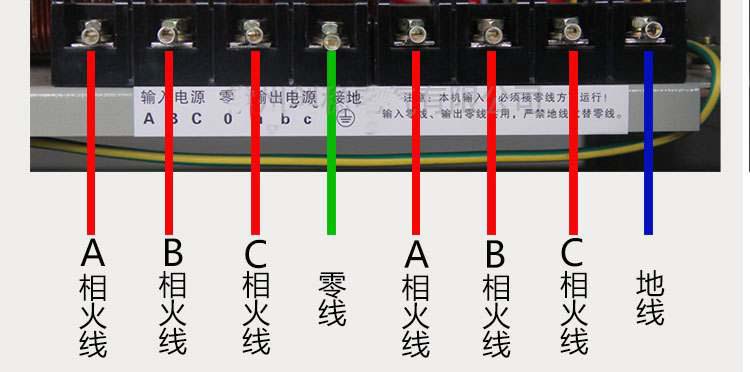

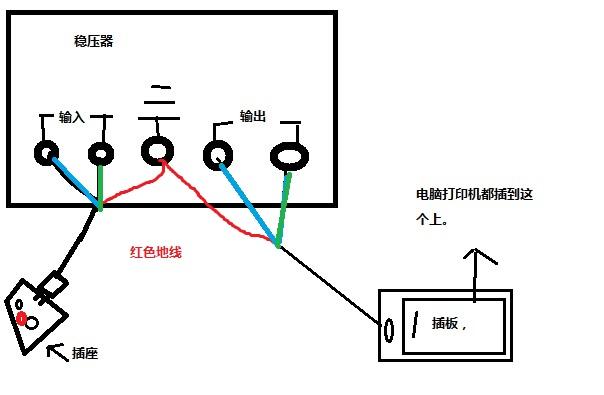

● 以上接線圖僅供參考，請以穩壓器上的標識為準。

● 接線時務必按照接線端子的標識連接，切勿將輸入、輸出反接，切勿將相線與零線反接！零線和地線不可混淆，地線不可省略。若接錯線將會導致穩壓器不能正常工作，甚至損壞！

● 從電源接至穩壓器，穩壓器接至負載的導線和導線端接頭應接觸良好，牢固可靠，并能通過穩壓器的額定電流。

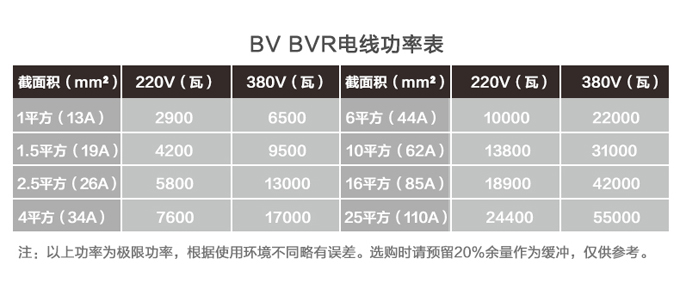

根據所購穩壓器功率， 可以按照每千瓦0.75平方毫米計算，選用合適的導線連接穩壓器的輸入和輸出(注意：安裝時要嚴格按穩壓器的接線標記接線，不可省略和接錯 ，特別注意的是火線和零線不得接反，零線和地線不可混淆，地線和零線不能省略)。開啟穩壓器開關，面板上輸出電壓表應指示220V，同時面 板上電源指示燈亮，表示穩壓器已經正常工作，如需調整出電壓，請調節機器電路板調壓電位器，順時針調節輸出電壓升高，逆時針調節輸出 電壓降低(調節時請關閉負載)。

● 注意事項

以下問題關系到常規設備注意事項、人身安全，設備安全，穩壓器運行安全等問題，請詳細閱讀并保留以備將來參考，請用戶在使用該設備時嚴格遵守。

■  常規事項

●  穩壓電源應在室內使用，特殊定制除外。

●  穩壓電源必須由專業人員操作和維護，由經過培訓、具備電工資格的人員安裝、操作和維護，防止無關人員操作本產品。

●  在實施安裝和檢修前，務必切斷輸入電源，否則會引起觸電或產品損壞。

●  接線一定要接牢壓緊,以防脫落打火和因接觸電阻太大發熱而造成漏電事故。

●  檢查輸出電壓表是否指示所需穩壓電源輸出值（三相產品可通過輸出是否平衡）；

●  輸入輸出連線一定要布置合理,防止踩踏磨破,造成漏電事故。

●  不要擅自拆卸和改裝,以免引起故障、漏電或火災。

●  確認輸出電壓、電流符合負載所需。

●  一切正常后再逐步加入負載、進行運行。

●  檢測面板上的電流表、電壓表是否在規定范圍內，如各功能顯示在正常值內，即可正常使用。

■  人身安全

●  穩壓器運行內部有高壓電，請勿隨意拆開穩壓器或拔拉穩壓器輸入、輸出連線，以防觸電。

●  穩壓器輸入、輸出連線布置一定要合理，防止因踩踏連線引起絕緣層破損，造成漏電事故。

●  穩壓器一定要接地線，接地電阻應小于0.1Ω，因不接地線運行而造成的觸電或人體傷害，由用戶自行負責。

●  穩壓器地線絕對不能接到暖氣管道，燃氣管道，供水管道等公共設施上，以免侵犯第三方權利或造成傷害。

■  設備安裝與運行

●  穩壓器開箱后請妥善保管好包裝箱，以備搬移和維修時用。

●  穩壓器安裝時要遠離墻壁和易燃物，嚴禁堵塞穩壓器的散熱孔。

●  嚴防進水，嚴禁在潮濕環境下使用。

●  接線要接牢、壓緊，以防脫落打火和因接觸電阻太大發熱而造成接點氧化。

●  注意：一定要接地線，否則可能會造成人身觸電！！！

●  地線和零線不得接反或者接在一起，否則會造成機身帶電或不能正常工作。

●  相線和零線不得接反，單相機型接反時將嚴重影響穩壓器的濾波效果，同時有可能會使您后面的用電設備損壞：三相機型一旦接反將造成嚴重短路，引起穩壓器嚴重損壞。

●  三相機型輸入輸出電路必須嚴格按照三相四線式接線，絕對不能省略零線，否則會損壞穩壓器和用電設備。

●  三相穩壓器在作單相應用時或三相應用時，每相輸出最大功率為整機標稱功率的三分之一，配接負載時一定不能超過此值否則會因超載造成穩壓器電源自動保護或損壞。

●  當輸入電路內阻較高或波形失真較大時，有可能造成穩壓器工作異常，因此建議為功率大于10KVA的穩壓器設專線。

■  避免在下列環境中使用

●  暴風雨或因閃電、打雷時，最好將電源線拔掉。

●  避免放置陽光直射，雨淋或潮濕之處。

●  請遠離火源及高溫，以防機器溫度過高。

●  搬運、維修時，應先關機并將電源線拆卸。

特別注意：

當穩壓器由發電機組供電時：

◆  發電機組額定功率一定要大于穩壓器電源的額定功率，否則有可能造成發電機和穩壓器工作異常；

◆  發電機輸出頻率必須在45~55Hz范圍內，波形并為正弦波，否則會影響穩壓器范圍或造成穩壓電源不能正常工作。

使用須知：

◆  穩壓電源配接的負載容量必須留有一定的余度以延長穩壓電源的使用壽命，不要長時間滿載更不得超載使用。
