彩超機二維回聲圖像輻射干擾參考解決方法

問題導引：

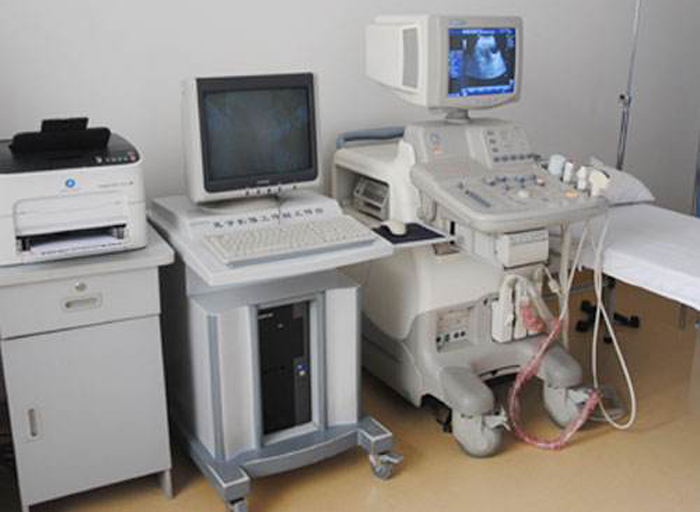

      我司客戶醫院的超聲科為一臺新購入的高檔彩超配置了其它公司的一臺6kVA的UPS電源,結果在彩超的二維回聲圖像上出現了嚴重的輻射干擾,其表現是:相控陣心臟探頭的扇形回聲區正中約15.左右的扇區被強亮點狀噪聲充滿,較高頻率的腔內和淺表探頭則在回聲區的遠場有數條由強亮狀噪聲組成的波浪形干擾.這些干擾嚴重影響了超聲診斷特別是心臟超聲的診斷。

客戶方案：

      客戶經多次處理無法解決問題，于是客戶相關負責人員電話聯系了我司，并且從我司購買了一臺新的在線式UPS電源，問題得以解決。現就相關原因分析如下：

問題總結：

      經過實踐可以用以下方法減小或完全消除uPS(Uninteptable?PowerSvstem不間斷電源)

正是這種

合適的供電系統

.一般情況下,高檔彩超均采用在線式(online)UPS作為供電電源.在線式uPs在電源對彩超的干擾:

(1)良好地接地屏蔽.按標準安裝地線并與UPS電源及彩超的地線端相連.

(2)增加距離.因輻射干擾隨著距離的增加而減少,所以在條件許可的情況下可將uPS電源隔室放置或盡量增加UPS電源與彩超的距離.

(3)加裝濾波器.在uPs的電源輸出端加裝交流濾波器.用單相電源濾波器,值得注意的是,在uPS外接大容量電池組的情況下,還必須在電池組的輸出端或uPs電源主機的電池入口端加裝直流有市電時,提供機內逆變器輸出的穩定的正弦波電源,當市電供電出故障或完全中斷時,由UPS內置或外置的蓄電池組繼續向逆變器提供直流電源,

(4)隔離變壓器讓輸入電與輸也電安全隔離，防止外圍干擾。

建議方法：

      我司UPS有專用針對彩超機型號配對的彩超機UPS電源，所有問題全部機器設計時已解決，不需要客戶擔心和關注這類麻煩的問題，直接接上電源就可以使用，簡單方便，值得彩超機擁有！
