UPS電源對高檔彩超的干擾及解決方法

彩色多普勒超聲診斷儀的發展已進入了全數字 化的時代.目前,高檔或超高檔彩超都具有計算機 數字平臺,內置雙高速處理器或多高速處理器,采 用數字成像處理技術,具有網絡通訊功能,內含豐 富的測量,定量分析計算,圖像分析,圖像重建與 后處理等計算機軟件包.這類高檔彩超儀對供電電源的質量比以往有了更高的要求.由于供電電網在 用電高峰時易出現諸如電壓涌浪,瞬變,過壓,欠壓和電源突然中斷等問題,輕者會導致彩超中計算 機系統正在運行的軟件,計算數據和圖像數據被破壞,重者會造成某些計算機硬件的損壞.因此,高檔彩超需要具有穩壓,穩頻,濾波,抗電磁和射頻 于擾,防電壓突然中斷等功能的供電系統.

而UPS擾產生的原因是由于UPs機內逆變器在工作時, 因換向和其輸出電路中存在大電流的尖端脈沖或矩 形波而包含的高次諧波通過輸入和輸出連線會在空 間產生電磁場.特別是近幾年來,由于uPS電源 的市場主要是計算機用戶,眾多制造商為了爭奪這 個龐大的市場而對uPS進行了各方面的技術改進, 以降低成本,提高效率.例如,在電路結構上采用 高頻線路,省去了傳統的輸出隔離變壓器,或改進機架結構,降低了對電磁屏蔽的要求,這樣雖然減 小了體積,重量,提高了了效率,但這正是對超聲 診斷儀產生嚴重干擾的原因.

彩超干擾大怎么屏蔽:

(干擾電磁場進入) 超設備的途徑一般不外乎以下二種：

一是： 超儀的電源線路引入；二是從探頭、屏蔽不良的連線、接頭、機殼等處竄入。

由于目前在實際使用中為了保證) 超儀的穩定工作，一般采用了專用交流穩壓電源供電的方式，使得從供電網絡中引入的電磁波干擾得到很大的抑制衰減，較好地阻斷了干擾電磁波從電源線路的引入。因此，這里著重討論空間雜散電磁場從第二種途徑進入儀器引起干擾的防護措施。

合理選址 首先應使) 超室遠離各種強干擾源。在目前醫院中，有許多設備在工作中會發射強大的電磁干擾波，如放射科的V 光機、手術室的高頻電刀、運行中的電梯等。如果) 超室過于靠近這些設備，受其干擾是不可避免的，且防護較為困難。因此，防患于未然，讓) 超與上述科室，設備保持一定距離，可收到事半功倍的效果。

其次，應充分利用樓房鋼筋水泥結構對高頻電磁波具有良好的屏蔽和反射效應，選擇合適的樓層和朝向。一般選擇二層作) 超室較為理想。這樣既可有效地可利用周圍樓房對空間雜散電磁波的反射阻擋作用，又可利用房間內上下樓層水泥鋼筋網的屏蔽效應，若醫院附近有強干擾源，則還應注意選擇背向干擾電磁波方向的房間作) 超室。% 加強屏蔽措施 當) 超室位置不理想或早已確定，而附近又有較大干擾源時，這一點尤其重要。此時，除應確保機殼妥當接地，連線屏蔽層完好連接外，可在探頭外殼上包裹一層銅皮*銅絲網,或銅*鋁,箔，并在其上焊一導線連接到儀器外殼上，以屏蔽或減弱通過感應探頭的干擾信號。為保護探頭外殼不被銅皮等磨損，可在銅皮和探頭間襯墊上一層橡皮類柔軟材料。若) 超處于底層時，干擾信號往往會通過地下管線串入，對此可采用在操作者的座下墊一銅板或鋁極，并將該極可靠接地，可有效降低干擾程度。! 埋設獨立的屏蔽接地極為取得良好的接地屏蔽效果，上述所提到的接地線應連接到獨立的接地極上。該接地極的埋設除接地電阻等應符合規范要求外，其埋設點與電源零線接地極或避雷接地網保持#&米以上的距離。這里要特別指出的是，屏蔽接地線千萬不可與電源零線的接地極或避雷接地線相連接，否則將帶來重大的安全事故隱患。利用以上幾種方法，本人在工作中順利解決了) 超的干擾問題，取得較好的效果。

新型uPS 為高檔彩超提供電源時需要解決輻射干擾的問題

經過實踐可以用以下方法減小或完全消除uPS正是這種【騰駿達科技】醫療專用ups不間斷電源設備合適的供電系統.一般情況下,高檔彩超均采用在線式(on line)UPS作為供電電源.在線式uPs在電源對彩超的干擾:

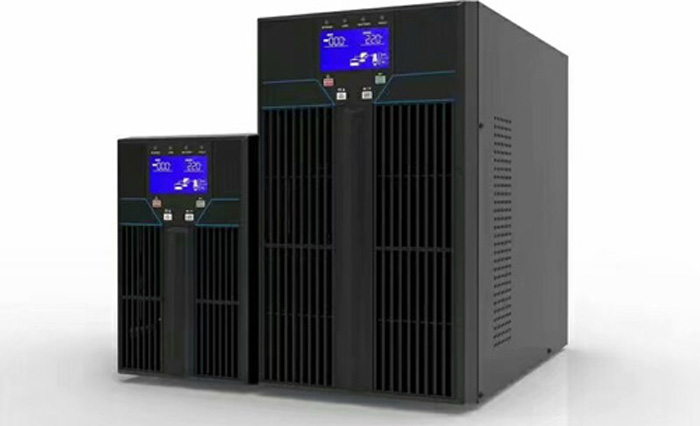

【騰駿達科技】醫療專用ups不間斷電源設備特點：

(1)良好地接地屏蔽.按標準 安裝地線并與UPS電源及彩超的地線端相連.

(2) 增加距離.因輻射干擾隨著距離的增加而減少,所 以在條件許可的情況下可將uPS電源隔室放置或 盡量增加UPS電源與彩超的距離.

(3)加裝濾波 器.在uPs的電源輸出端加裝交流濾波器.用單相電源濾波器,型號為FLHD53—10A.值得注意的是,在uPS外接大容量電池組的情況下,還必須在電池組 的輸出端或uPs電源主機的電池入口端加裝直流有市電時,提供機內逆變器輸出的穩定的正弦波電源,當市電供電出故障或完全中斷時,由UPS內 置或外置的蓄電池組繼續向逆變器提供直流電源, 從而可以保證UPs電源的逆變器輸出毫無時間中斷的正弦波電源.

本文源于網絡如需轉載請注明出處：騰駿達科技 htpp://m.qqintd.com
